温湿度含水量传感器
一、产品概述及原理
在水土保持监测、土壤水文监测、精细农业生产、灌溉 等领域要求快速测定田
间的土壤水分。其测定方法有烘干法 、射线法、介电特性法、核磁共振法、分离示
踪剂法和遥感 法等。其中，介电特性法是利用土壤的介电特性进行间接测 量的，能
实现土壤水分的快速无损测量，具体来说又可分为 基于时域反射 TDR 原理和基于频
率反射 FDR 原理。
CA-CSF13 系列土壤水分传感器基于频率反射 FDR 原理，是一种电介质型传感器，
通过 100MHz 频率下测量传感器上电容的变化，从而测量插入介质的介电常数。由于
水的介电常数非常高(80),土壤为(3-10)。因此当土壤中的水分含量变化时，土壤的
介电常数也随之发生相当大的变化。本系列的 土壤水分传感器电路把温度变化对测
定的影响减小。采用了数字化技术和耐用材料，测量精度高且价格低廉。该传感器可
以对多处样地、不同土壤深度的水分含量进行长期连续监测。
在水土保持监测、土壤水文监测、精细农业生产、灌溉 等领域要求快速测定田
间的土壤水分。其测定方法有烘干法 、射线法、介电特性法、核磁共振法、分离示
踪剂法和遥感 法等。其中，介电特性法是利用土壤的介电特性进行间接测 量的，能
实现土壤水分的快速无损测量，具体来说又可分为 基于时域反射 TDR 原理和基于频
率反射 FDR 原理。
CA-CSF13 系列土壤水分传感器基于频率反射 FDR 原理，是一种电介质型传感器，
通过 100MHz 频率下测量传感器上电容的变化，从而测量插入介质的介电常数。由于
水的介电常数非常高(80),土壤为(3-10)。因此当土壤中的水分含量变化时，土壤的
介电常数也随之发生相当大的变化。本系列的 土壤水分传感器电路把温度变化对测
定的影响减小。采用了数字化技术和耐用材料，测量精度高且价格低廉。该传感器可
以对多处样地、不同土壤深度的水分含量进行长期连续监测。
二.产品特点
a)测量探针周围 200cm 容量范围的土壤体积含水量
b)土壤水分传感器使用 100MHz 电路设计
c)在高盐分和黏性土壤中低敏感度
d)防护高 (IP68)、可长期埋入土壤中使用
e)宽电压供电、非线性修正、精度高、一致性高
f)体积小、重量轻、安装方便
g)防雷击、截频干扰设计、抗干扰能力强
h)接线反向和过压保护、限流保护(电流输出)

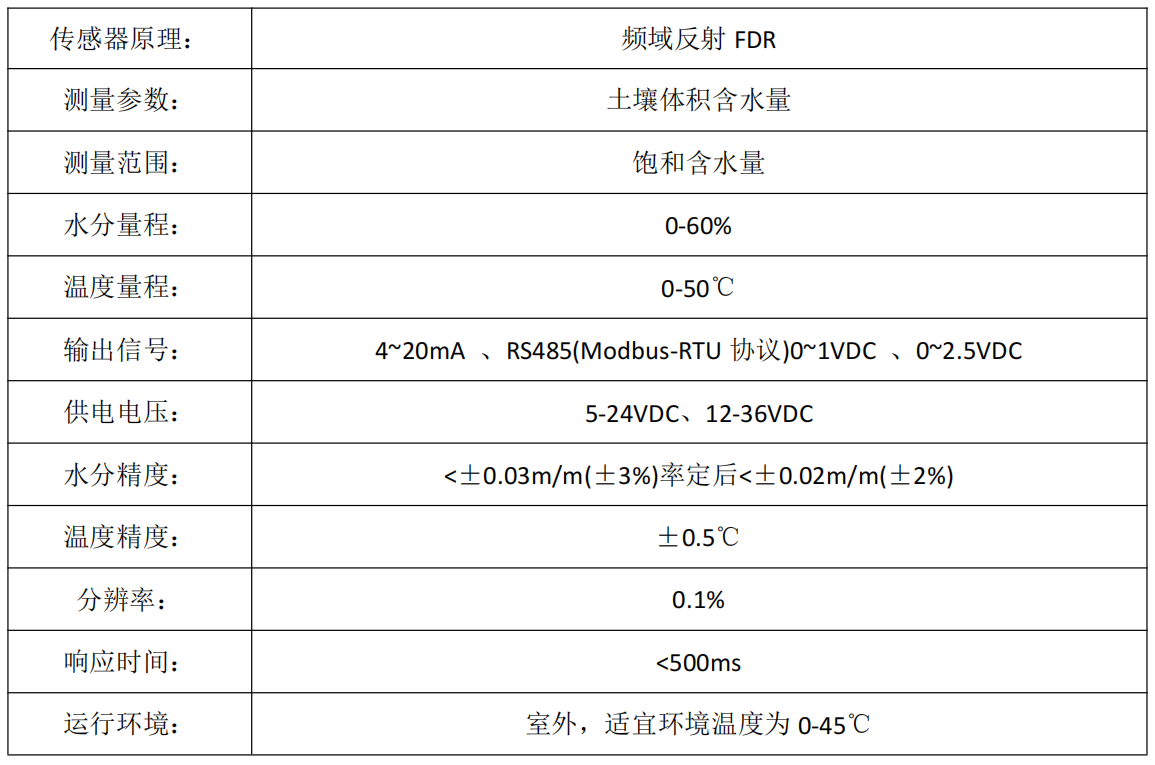

三.技术参数
